Авторефрижераторы — это сложные системы, предназначенные для поддержания заданных температурных режимов внутри грузовых отсеков. В отличие от бытовых кондиционеров, в таких системах используются тяжелые и устойчивые к высоким нагрузкам хладагенты, такие как R-404A, R-507A и R-134a. Правильная диагностика и своевременный ремонт обеспечивают долгий срок службы оборудования, безопасность грузов и экономию средств владельца. В этой статье мы подробно расскажем о принципах работы авторефрижераторов, этапах диагностики, ремонте, нормативных параметрах заправки и профилактических мерах, которые помогут сохранить систему в рабочем состоянии на долгие годы.
1. Общие сведения о системах авторефрижераторов
Конструктивные особенности

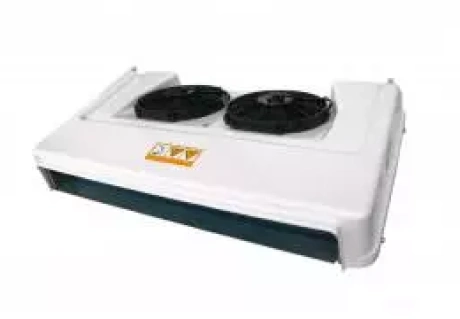

Авторефрижераторы — это комплексные системы, включающие компрессор, конденсатор, расширительный клапан, испаритель, трубки, электромоторы вентиляторов и датчики. Внутри грузового отсека размещается теплоизоляционный корпус, в котором происходит поддержание температуры. В отличие от бытовых кондиционеров, такие системы рассчитаны на работу в тяжелых условиях, с постоянными вибрациями, перепадами температуры и высокой влажностью.
Типы хладагентов
- R-404A — наиболее распространенный для грузовых систем, обладает высокой теплоемкостью и низким давлением.
- R-507A — более экологичный, используется в новых моделях, обладает схожими характеристиками с R-404A.
- R-134a — применяется в некоторых моделях и в системах меньшей грузоподъемности, но реже в тяжелых грузовиках.
2. Причины неисправностей авторефрижераторов
Основные причины выхода из строя
- Утечки фреона — из-за повреждений трубок, соединений, коррозии или механических повреждений.
- Засорение системы — пыль, грязь, остатки масла, коррозия и пыль на теплообменниках снижают теплообмен и эффективность.
- Износ компрессора — из-за длительной эксплуатации, недостатка масла, перегрева или механических повреждений.
- Неправильное обслуживание — неправильная заправка, отсутствие вакуумирования, несвоевременная замена фильтров.
- Электрические неисправности — сбои в платах управления, реле, датчиках температуры и давления.
Последствия неисправностей
- Недостаточная эффективность охлаждения, повышение температуры внутри грузового отсека.
- Появление запахов, запах затхлости, развитие бактерий и плесени.
- Шумы, вибрации, повышенный износ компрессора и других узлов.
- Обильный конденсат, протекающий под грузовиком или внутри грузового отсека.
- Повышенный расход топлива из-за работы компрессора в аварийном режиме.
3. Этапы диагностики авторефрижератора
Общий порядок диагностики
Качественная диагностика — залог правильного ремонта. В ходе диагностики проверяют герметичность системы, давление, работу электромоторов и датчиков, состояние масла и фреона. Используют профессиональные приборы: манометры, течеискатели, вакуумные насосы, диагностические сканеры.
Проверка герметичности системы
- Опрессовка азотом — создается давление около 25 атм, и по признакам пузырения или с помощью электронных детекторов обнаруживаются повреждения трубок, соединений, стыков.
- Мыльный раствор — применяется для локализации утечек в труднодоступных местах. Обнаружить утечку можно по пузырькам.
- Электронные течеискатели — чувствительны до 7 г/год, позволяют точно определить место утечки.

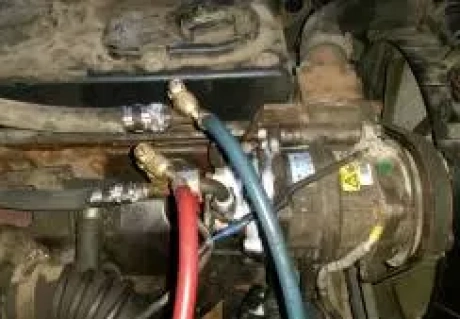

Проверка давления и состояния фреона

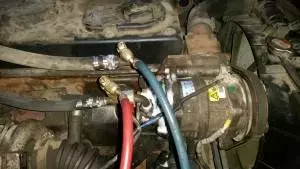

Используйте профессиональные манометры для измерения давления в системе R-404A или R-507A. Нормальные показатели: низкое давление — 2–4 бар, высокое — 12–15 бар. При отклонениях — устранение утечек или дозаправка. Анализ масла — его уровень и кислотность помогают определить износ компрессора и необходимость замены масла.

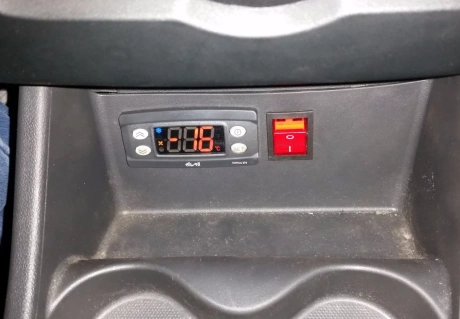

Проверка электрики и датчиков

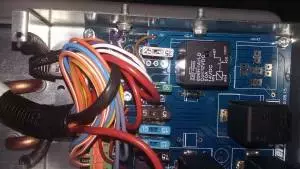

- Проверка плат управления, реле, датчиков температуры и давления — особенно в системах с автоматикой.

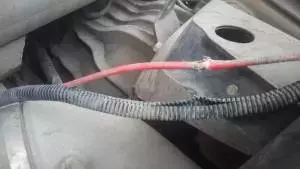

- Проверка напряжения бортовой сети (12/24 В), целостности проводки и контактов.
Анализ масла и фреона
Проверка кислотности масла — закисление и расслоение масла приводят к повреждению ТРВ и заклиниванию компрессора. Анализ состава фреона — при необходимости проводится дозаправка или замена.
4. Ремонт авторефрижераторов: основные неисправности и методы устранения

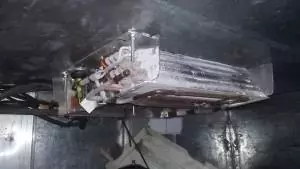

Для систем типа "Элинж"
- Проблемы с вентиляторами и электроникой:
— замена вентиляторов SPAL (подвержены перегреву).
— ремонт или замена плат управления (стоимость около 9000 руб.) при отказах. - Утечки фреона:
— пайка алюминиевых или медных трубок аргонодуговой сваркой. После пайки обязательно вакуумировать и заправить систему. - Загрязнение ТРВ и фильтра-осушителя:

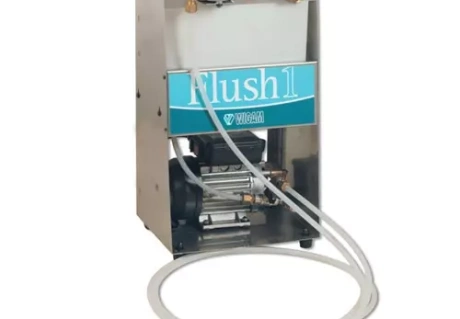

— промывка и замена фильтров, очистка клапанов.

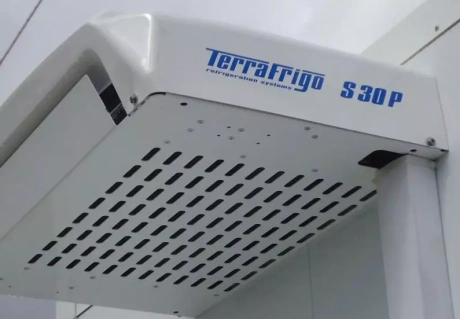

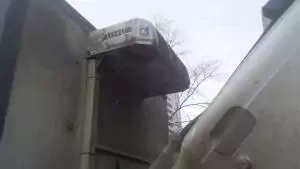

Для систем типа "Террафриг"

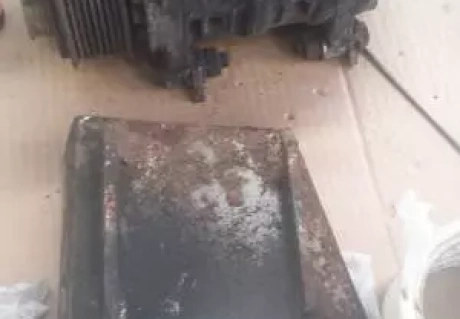

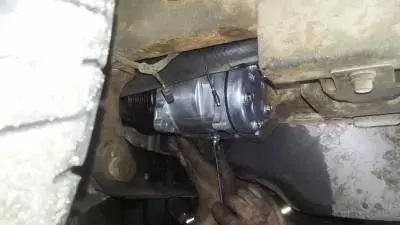

- Отказ компрессора:
— проверка уровня масла (например, BSE-32 для S 30), заправка фреона (1500–1900 г R-404A).
— замена ремней, сальников (нормо-час: 3.5–4.5 часа). - Низкая холодопроизводительность:

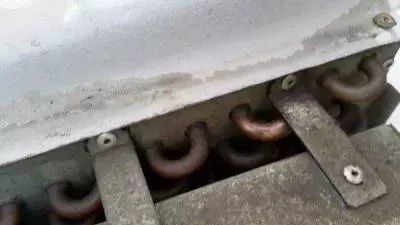

— очистка конденсатора сжатым воздухом.

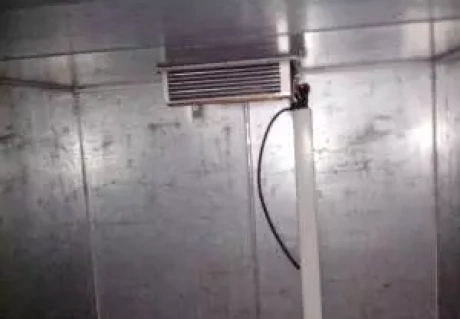

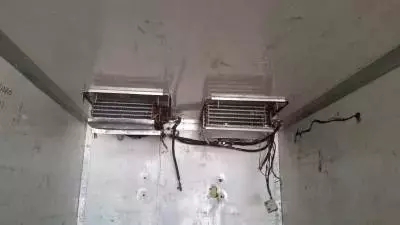

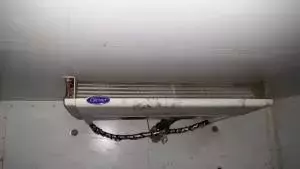

— проверка и чистка испарителя (производительность вентилятора — до 1650 м³/ч для S 30).
— устранение засоров или повреждений вентиляторов. - Проблемы с обогревом (для моделей "P"):
— контроль 3-х ходового клапана и ТРВ в конденсаторном блоке.
5. Техническое обслуживание (ТО): график и работы
График ТО для систем "Террафриг"
- ТО-0: через 10 дней после монтажа — проверка герметичности и уровня масла.
- ТО-1: 10 000 км или 6 месяцев — замена масла и фильтров, диагностика.
- ТО-2: 40 000 км или 12 месяцев — проверка и дозаправка, чистка радиаторов.
- ТО-3: 85 000 км или 18 месяцев — полное обслуживание, замена фильтров, диагностика электрики.
- ТО-4: 125 000 км или 24 месяца — каждые 6 месяцев после, профилактика и замена изношенных деталей.
Работы в рамках ТО
- Замена масла и фильтров (масло для компрессора, салонных фильтров).
- Проверка герметичности системы.
- Диагностика электромагнитных муфт, датчиков температуры и давления.
6. Заправка фреоном: как правильно и безопасно

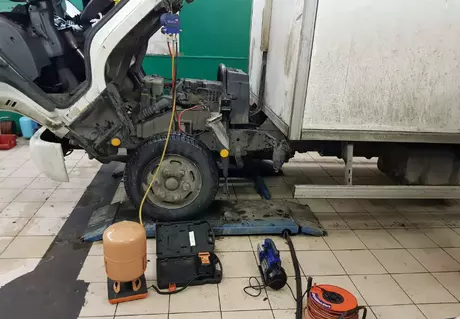

Процедура вакуумирования
Перед заправкой обязательно провести двухступенчатое вакуумирование — с помощью специального насоса удалить влагу, воздух и загрязнения. Это предотвращает образование льда, коррозию и повышает эффективность системы.
Дозированная заправка
Заправляйте фреон строго по весам, согласно нормативам для вашей модели грузового авто. Например, для R-404A — около 1500–1900 г. Не превышайте рекомендуемый объем — перезаправка опасна для системы и компрессора.
Контроль параметров работы
После заправки обязательно проверить температуру испарения (обычно 6–8°C при +25°C наружной температуры) и давление. Также убедиться в отсутствии утечек и шумов при работе системы.
Стоимость и рекомендации по обслуживанию
| Услуга | Цена (руб.) |
|---|---|
| Диагностика системы | от 1500 ₽ |
| Заправка R-404A или R-507A (до 2 кг) | от 5000 ₽ |

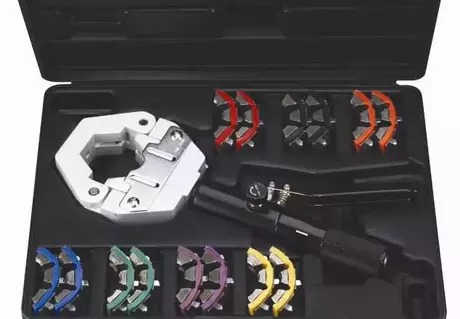

| Замена шлангов и герметизация | от 8000 ₽ |
| Устранение утечек и вакуумирование | от 5000 ₽ |
Обратите внимание:
Работы с тяжелыми фреонами — R-404A и R-507A — требуют профессионального оборудования и специальных навыков. Самостоятельное вмешательство запрещено по экологическим и технике безопасности. Обращайтесь только к сертифицированным специалистам.
Итог
Правильная диагностика, своевременная замена и обслуживание системы авторефрижератора — залог сохранения грузов в нужных условиях, долговечности оборудования и отсутствия неожиданных затрат. Не откладывайте профилактику — доверьте работу профессионалам и обеспечьте надежную работу системы в любых условиях.
