Какой подогреватель стоит на вашем Tiguan
| Поколение |
Годы |
Двигатель |
Подогреватель |
Тип горелки |
Диагностика |
| Tiguan 1 (5N) |
2008–2011 |
1.4 TSI / 2.0 TSI / 2.0 TDI |
Webasto Thermo Top C |
Испарительная, без стакана |
Thermo Test + ODIS |
| Tiguan 1 (5N) |
2011–2016 |
2.0 TDI / 2.0 TSI |
Webasto Thermo Top V |
Керамический стакан |
Thermo Test + ODIS |
| Tiguan 1 (5N) |
2012–2016 |
2.0 TDI |
Webasto Thermo Top Evo |
Испарительная, цифровая |
Thermo Test + ODIS |
| Tiguan 2 (BW2) |
2016+ |
2.0 TDI |
Webasto Thermo Top Evo 5 кВт |
Испарительная, цифровая |
Thermo Test + ODIS |
| Tiguan 2 (BW2) |
2016+ |
1.4 TSI / 2.0 TSI |
Webasto Thermo Top Evo 5 кВт |
Испарительная, цифровая |
Thermo Test + ODIS |

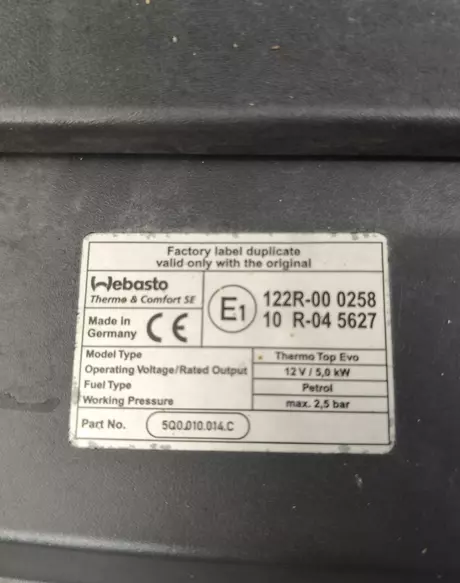

* Точную модель определяем по серийному номеру на шильдике подогревателя. На Tiguan 1 встречаются разные модели в зависимости от года, двигателя и рынка. Переход от TT-C к TT-V и далее к TT-Evo был постепенным.
Как проверить наличие: через ODIS — блок «Auxiliary Heater». Визуально — под капотом справа, за фарой, металлический блок с выхлопной трубкой и топливным шлангом.
Симптомы: что не так с подогревателем
| Симптом |
Вероятная причина |
Код (вероятный) |
| Не запускается вообще |
Нет питания, блокировка ЭБУ, обрыв жгута |
02h |
| Запускается и гаснет через 1–3 мин |
Нет пламени: износ штифта, закоксовка сетки, нет топлива |
02h, 14h |
| Дымит при запуске |
Нагар, треснувший керамический стакан (TT-V), закоксовка сетки |
14h |
| Работает как догрев, не работает как предпусковой |
Помпа не гоняет антифриз на заглушенном двигателе |
0Bh, 90h, A9h |
| Перегрев и блокировка |
Воздушная пробка, помпа, забитый контур |
06h |
| Не запускается с пульта/телефона |
Обрыв CAN/LIN, неисправность GSM-модуля |
30h, 40h |
| Заблокировался после ошибок |
TT-V: 800 часов (22h). TT-Evo: постоянная блокировка (57h) |
22h, 57h |
Ремонт Webasto Thermo Top C (Tiguan 1, 2008–2011)
Особенности:
- Испарительная горелка без керамического стакана — стакан не трескается.
- Главная проблема — закоксовка испарительной сетки.
- Штифт накаливания — расходник, ресурс 2–3 сезона.
- Диагностика: Thermo Test + ODIS.
Система блокировок:
- Аварийная — после перегрева или 3 отключений. Снимается предохранителем F1 (20 А) на 30 секунд.
- Постоянная — через Thermo Test.
- Блокировки 22h / 800 часов нет — это ошибка TT-V.
| Код |
Описание |
Причина |
Что делаем |
| 02h |
Нет запуска / нет пламени |
Износ штифта, нагар, нет топлива |
Замена штифта, чистка камеры, проверка магистрали |
| 04h |
Повышенное напряжение |
> 15,5 В |
Проверка генератора, АКБ |
| 14h |
Обрыв пламени |
Закоксовка сетки |
Чистка камеры, замена сетки |
| 06h |
Перегрев |
Помпа, воздушная пробка, контур |
Прокачка, проверка помпы (0Bh, 90h) |
| 0Bh |
КЗ циркуляционного насоса |
Замыкание в цепи помпы |
Замена помпы |
| 90h |
Обрыв циркуляционного насоса |
Обрыв цепи помпы |
Замена помпы, проверка проводки |
| 30h |
Ошибка W-Bus / связи |
Окисление, обрыв жгута |
Замена жгута, герметизация |
Ремонт Webasto Thermo Top V (Tiguan 1, 2011–2016)
Главная проблема — керамический стакан горелки. После 5–7 лет он трескается, котёл начинает дымить и срываться с пламени (14h). Решение — апгрейд до горелки Vevo: ставим испарительную горелку от Thermo Top V Evo, меняем нагнетатель и прокладки, перепрошиваем ЭБУ. Проблема со стаканом не возвращается.
Система блокировок:
- Аварийная — после перегрева или 3 отключений. Снимается предохранителем.
- Блокировка 22h — после 800 часов наработки. Снимается только через Thermo Test. ODIS не может снять эту блокировку.
- Постоянная — после перегрева. Снимается через Thermo Test.
| Код |
Описание |
Причина |
Что делаем |
| 02h |
Нет запуска / нет пламени |
Износ штифта, нагар, нет топлива |
Замена штифта, чистка камеры, проверка магистрали |
| 14h |
Обрыв пламени |
Треснувший керамический стакан, закоксовка |
Чистка, замена стакана или апгрейд до Vevo |
| 06h |
Перегрев |
Помпа, воздушная пробка, контур |
Прокачка, проверка помпы (0Bh, 90h) |
| 0Bh |
КЗ циркуляционного насоса |
Замыкание в цепи помпы |
Замена помпы |
| 90h |
Обрыв циркуляционного насоса |
Обрыв цепи помпы |
Замена помпы, проверка проводки |
| 22h |
Блокировка по наработке |
800 часов — сервисный интервал |
Сброс через Thermo Test |
| 30h |
Ошибка W-Bus / связи |
Окисление, обрыв жгута |
Замена жгута |
| 40h |
Ошибка CAN |
Рассинхронизация |
Диагностика ODIS, кодирование |
Апгрейд TT-V → TT-V Evo:
| Этап |
Что делаем |

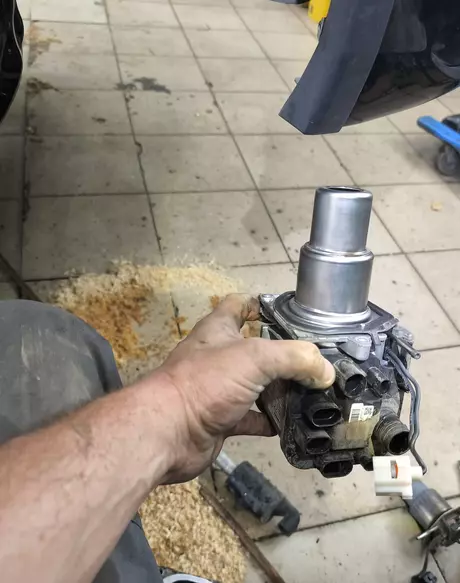

| Замена горелки |
Ставим испарительную горелку от Thermo Top V Evo — без стакана |
| Замена нагнетателя |
Горелка Vevo не помещается в посадочное место TT-V — меняем нагнетатель |
| Замена прокладок |
Новые прокладки горелки и прижимной пластины |
| Перепрошивка ЭБУ |
Обновляем ПО — без этого котёл не запустится |
| Тест |
Запускаем во всех режимах, проверяем отсутствие ошибок |
Ремонт Webasto Thermo Top Evo (Tiguan 1 с 2012, Tiguan 2)
Особенности:
- Цифровое управление по W-Bus — аналоговые пульты не работают. Нужен цифровой модуль: TeleStart, Thermo Call 3/4, Altox WBus-5.
- Испарительная горелка без стакана.
- Кодирование — через ODIS. Часть адаптаций требует Online-доступа.
- Диагностика: Thermo Test + ODIS.
Система блокировок:
- Отключение по ошибке — после устранения причины разблокируется выключением и включением.
- Блокировка 22h — 800 часов наработки. Снимается через Thermo Test.
- Постоянная блокировка (57h) — перегрев или повторяющиеся ошибки. Снимается через Thermo Test.
| Код |
Описание |
Причина |
Что делаем |
| 02h |
Нет запуска |
Износ штифта, нагар |
Замена штифта, чистка камеры |
| 14h |
Обрыв пламени |
Закоксовка сетки |
Чистка, замена сетки |
| 06h |
Перегрев |
Помпа, воздушная пробка |
Прокачка, проверка помпы |
| A9h |
Недостаточный поток ОЖ |
Забитый радиатор, перегнутый шланг, воздух, слабая помпа |
Диагностика контура, замена помпы |
| 0Bh |
КЗ циркуляционного насоса |
Замыкание в цепи помпы |
Замена помпы |
| 90h |
Обрыв циркуляционного насоса |
Обрыв цепи помпы |
Замена помпы, проверка проводки |
| 22h |
Блокировка по наработке |
800 часов |
Сброс через Thermo Test |
| 57h |
Постоянная блокировка |
Перегрев или повторяющиеся ошибки |
Снятие через Thermo Test |
| 30h |
Ошибка W-Bus |
Окисление, обрыв жгута |
Замена жгута |
| 40h |
Ошибка CAN |
Рассинхронизация |
Диагностика ODIS, кодирование |
Диагностика: почему нужны два инструмента
ODIS видит подогреватель как блок автомобиля и показывает коды в формате VW. Но ODIS не видит параметры работы Webasto и не может снять блокировку 22h или 57h. Для полноценной диагностики нужен Thermo Test через W-Bus.
| Что делает |
ODIS / VAS-PC |
Thermo Test |
| Коды автомобиля |
Да |
Нет |
| Коды Webasto (02h, 14h, 06h...) |
Нет |
Да |
| Параметры в реальном времени |
Нет |
Да |
| Снятие блокировки 22h / 57h |
Нет |
Да |
| Функциональные тесты |
Ограниченно |
Да |
| Перепрошивка ЭБУ Webasto |
Нет |
Да |
Подключение Thermo Test — через W-Bus (оранжевый провод у фишки подогревателя или за передним плафоном салона).
IPCU-модуль: зачем нужен на Tiguan
IPCU — реле управления штатным вентилятором печки. Без него Webasto греет только двигатель, но не салон. IPCU включает вентилятор печки, когда антифриз достигает 60 °C.
На Tiguan IPCU входит в заводской установочный комплект и должен быть запрограммирован под модель. При самостоятельной установке без IPCU котёл греет антифриз, но в салоне холодно — вентилятор не включается.
На Tiguan 1 для активации кнопки Webasto на климат-панели нужен блок климат-контроля с кнопкой (арт. 5K0907044CB и аналоги) + кодирование ODIS в блоке 08 (Climate).
Управление Webasto на Tiguan
| Орган управления |
Тип |
Особенности |
| Штатная кнопка на климат-панели |
CAN |
Нужен блок климата с кнопкой + кодирование ODIS |
| MultiControl / MultiControl HD |
Таймер, салонный |
До 3 программ включения |
| TeleStart T91 |
Радио, брелок |
До 1000 м. Нужна антенна |
| Thermo Call 3/4 |
GSM, приложение |
Управление со смартфона |
| Altox WBus-5/6 |
GSM, приложение |
Бюджетный, W-Bus |
| Штатная сигнализация (Autolink) |
CAN |
На Tiguan 2 — через CAN-шину |
Переоборудование: догреватель → предпусковой
| Этап |
TT-C (Tiguan 1 до 2011) |
TT-V (Tiguan 1 2011–2016) |
TT-Evo (Tiguan 1 с 2012, Tiguan 2) |
| Кодирование |
ODIS — смена Zuheizung → Standheizung |
ODIS + Thermo Test |
ODIS — активация «Timed Heat» |
| Циркуляционный насос |
Доустановка (если нет) |
Доустановка (если нет) |
Доустановка (если нет) |
| Жгут проводки |
Доустановка |
Доустановка |
Доустановка |
| IPCU-модуль |
Доустановка + программирование |
Доустановка + программирование |
Доустановка + программирование |
| Блок климата (Tiguan 1) |
С кнопкой Webasto + кодирование |
С кнопкой + кодирование |
С кнопкой + кодирование |
| Орган управления |
MultiControl / TeleStart / Altox |
MultiControl / TeleStart / Altox |
Только цифровой: TeleStart / Thermo Call / Altox |
| Тест |
Thermo Test + ODIS |
Thermo Test + ODIS |
Thermo Test + ODIS |
Функция догрева при работающем двигателе сохраняется.
Стоимость работ
Ремонт и обслуживание
| Услуга |
Что входит |
Цена |
| Диагностика Webasto |
Thermo Test + ODIS, параметры, тест насоса, осмотр эндоскопом |
от 3 500 ₽ |
| Плановое ТО Webasto (TT-C) |
Чистка камеры, замена штифта, продувка, замена сетки, прокладки |
от 12 000 ₽ |
| Плановое ТО Webasto (TT-V) |
Чистка камеры, замена штифта, проверка стакана, прокладки |
от 13 000 ₽ |
| Плановое ТО Webasto (TT-Evo) |
Чистка камеры, замена штифта, продувка, прокладки |
от 12 000 ₽ |
| Снятие аварийной блокировки (TT-C) |
Устранение причины, деблокировка |
от 3 000 ₽ |
| Снятие блокировки 22h (TT-V) |
Анализ, устранение причины, сброс через Thermo Test |
от 5 500 ₽ |
| Снятие блокировки 57h (TT-Evo) |
Анализ, устранение причины, сброс через Thermo Test |
от 5 500 ₽ |
| Апгрейд TT-V → TT-V Evo |
Горелка Vevo, нагнетатель, прокладки, перепрошивка ЭБУ |
от 45 000 ₽ |
| Замена штифта накаливания |
Штифт, чистка, прокладки |
от 7 000 ₽ |
| Замена испарительной сетки |
Сетка, уплотнения, чистка камеры |
от 6 000 ₽ |
| Замена циркуляционной помпы |
Помпа (оригинал/аналог), прокачка, тест |
от 14 000 ₽ |
| Замена топливного насоса |
Насос, фильтр, тест, прокачка |
от 15 000 ₽ |
| Ремонт ЭБУ Webasto |
Диагностика платы, пропайка, тест |
от 8 000 ₽ |
Установка и активация
| Услуга |
Что входит |
Цена |
| Активация предпускового режима |
ODIS кодирование + жгут + насос + IPCU + монтаж |
от 18 000 ₽ |
| Подключение органа управления |
TeleStart / Thermo Call / Altox |
от 15 000 ₽ |
| Замена блока климата (Tiguan 1) |
Блок с кнопкой Webasto, кодирование ODIS |
от 12 000 ₽ |
| Установка Webasto под ключ (Tiguan 2) |
Котёл TT-Evo, комплект, помпа, IPCU, монтаж, кодирование |
от 110 000 ₽ |
Профилактика
- Раз в месяц — запускайте подогреватель на 10–15 минут даже летом.
- Перед сезоном — диагностика, проверка герметичности, осмотр выхлопа.
- Каждые 2 года — замена штифта накаливания и чистка камеры.
- После 600 часов наработки — плановое ТО с чисткой и заменой сетки.
- Топливо — только качественное; зимой — антигель для дизеля.
- Уровень топлива — не ниже 1/4 бака.
- Аккумулятор — низкое напряжение — частая причина блокировки.
Часто задаваемые вопросы
На Tiguan 1 какой подогреватель стоит? Зависит от года и двигателя. С 2008 — Thermo Top C (испарительная, без стакана). С 2011 — Thermo Top V (с керамическим стаканом). С 2012 — Thermo Top Evo (цифровая). Точную модель определяем по серийному номеру при диагностике.
На Tiguan 2 какой подогреватель? Webasto Thermo Top Evo 5 кВт (артикул 5Q0898008K) — на дизельных и бензиновых версиях. Цифровое управление по W-Bus.
Чем отличается Thermo Top C от Thermo Top V? У TT-C — испарительная горелка без стакана. У TT-V — керамический стакан, который трескается после 5–7 лет (ошибка 14h). На TT-V доступен апгрейд до горелки Vevo — решает проблему навсегда.
Есть ли на Thermo Top C блокировка 22h? Нет. Ошибка 22h (800 часов наработки) — только у Thermo Top V. На TT-C аварийная блокировка снимается предохранителем F1 на 30 секунд.
Можно ли диагностировать Webasto через ODIS? ODIS видит автомобильные коды, но не видит параметры Webasto (температуру, поток, обороты) и не может снять блокировку 22h или 57h. Для полноценной диагностики нужен Thermo Test через W-Bus.
Что такое IPCU-модуль и зачем он нужен на Tiguan? IPCU — реле управления штатным вентилятором печки. Без него Webasto греет только двигатель, но не салон. IPCU включает вентилятор при достижении 60 °C. Модуль должен быть запрограммирован под Tiguan.
Нужна ли замена блока климата на Tiguan 1? Для активации кнопки Webasto на климат-панели нужен блок климат-контроля с кнопкой подогрева (арт. 5K0907044CB и аналоги) + кодирование ODIS в блоке 08. Без этого управление только через внешний таймер или пульт.
Можно ли активировать предпусковой режим без замены подогревателя? Да. В большинстве случаев достаточно кодирования через ODIS, доустановки циркуляционного насоса, IPCU-модуля и подключения органа управления.
Подогреватель дымит — что делать? На TT-V — скорее всего, треснувший керамический стакан (14h). На TT-C/Evo — закоксовка испарительной сетки. Чистка, замена сетки или апгрейд до Vevo решают проблему.
На Tiguan 2 аналоговый пульт не запускает Webasto — почему? На TT-Evo — цифровое управление по W-Bus. Аналоговый сигнал не работает. Нужен цифровой модуль: TeleStart T91, Thermo Call 3/4 или Altox WBus-5.
Сколько времени занимает ремонт? Диагностика — 45–90 минут. Плановое ТО — 1–2 часа. Апгрейд TT-V → Vevo — 3–5 часов. Активация предпускового — 2–4 часа. Если детали в наличии — в день обращения.
Сохранится ли гарантия на автомобиль? Да. Выдаём акт, гарантийный талон и копию сертификата. Кодирование через ODIS — по заводской процедуре Volkswagen.
О сервисе
Работаем с 2009 года. Ремонт и установка — сертифицированные специалисты, дилерское оборудование: Thermo Test (Webasto), ODIS/VAS-PC (Volkswagen). По запросу — копия сертификата сервиса с печатью организации.
г. Москва, САО, ул. Зорге, 17А, строение 1 Телефон: +7 915 095 77 20
Свяжитесь с нами — определим, какой подогреватель стоит на вашем Tiguan, проведём диагностику, назовём точную стоимость и запишем на удобное время.
