Диагностика подогревателя Вебасто, Эберспехер на Land Rover Discovery

Какой подогреватель стоит на вашем Discovery

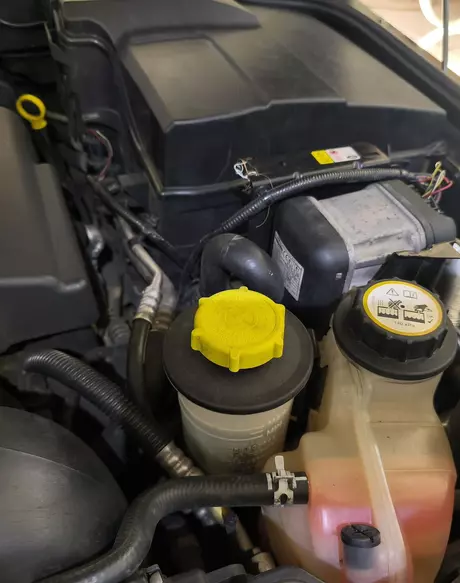

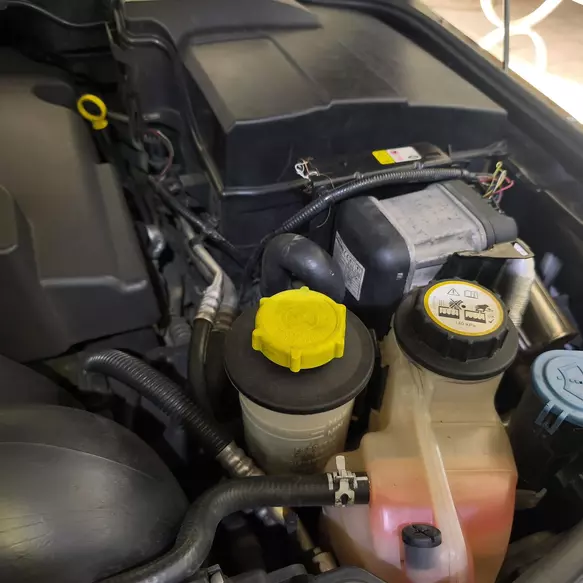

Как проверить наличие: через JLR SDD/Pathfinder — блок «Auxiliary Heater» или «Fuel-Operated Heater». На Discovery 2 — TestBook/T4. Визуально — под капотом металлический блок с выхлопной трубкой и топливным шлангом.

Почему двух сканеров недостаточно

Многие сервисы диагностируют подогреватель на Discovery только через JLR SDD. SDD показывает автомобильные коды (B1D29 «неисправность насоса», B1D37 «неисправность нагнетателя»), но не видит параметры работы подогревателя и не может сбросить блокировку.

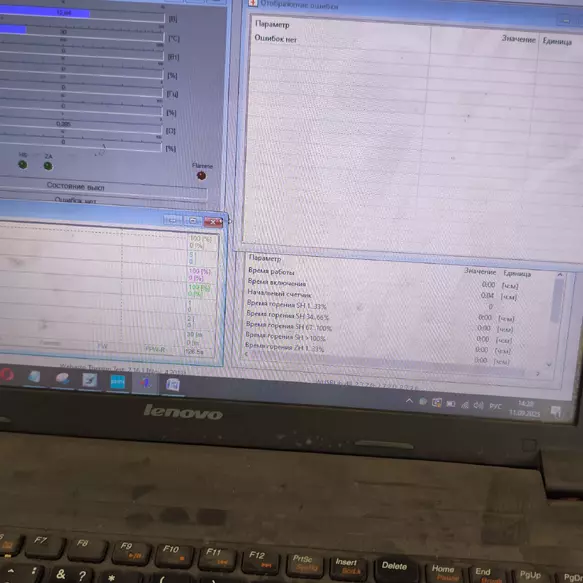

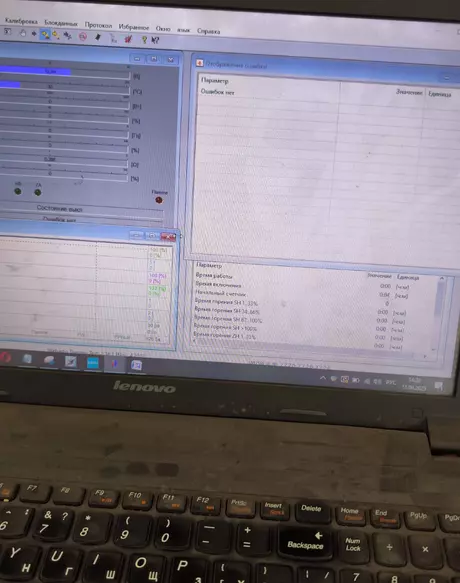

Для полноценной диагностики нужны оба: SDD/Pathfinder — для проверки интеграции с автомобилем, Thermo Test/EDiTH — для диагностики самого подогревателя.

Подключение Thermo Test — через W-Bus (оранжевый провод у фишки подогревателя или за передним плафоном освещения салона). SDD подключается к OBD, но не даёт доступа к параметрам Webasto.

Этапы диагностики: как мы работаем

Диагностика занимает 45–90 минут. Стоимость — от 3 500 ₽. Если делаете ремонт у нас — диагностика входит в стоимость работ.

Важно: после сброса ошибок Webasto может не запуститься сразу — нужно дождаться, пока температура ОЖ опустится ниже 30–40 °C. Это занимает 20–30 минут.

Симптомы: когда нужна диагностика

Ремонт Webasto Thermo Top Z/C (Discovery 2, 1998–2004)

Особенности Thermo Top Z/C на Discovery 2:

• Thermo Top Z — заводская версия, работает только как догреватель: автоматически включается при заведённом двигателе, температуре ОЖ ниже 60 °C и температуре воздуха ниже +5 °C.
• Thermo Top C — та же железка, но с кодировкой предпускового подогревателя. Апгрейд Z → C: подача +12 В на пин X1-1, доустановка помпы (разъём X5) и таймера.
• Испарительная горелка без керамического стакана — стакана нет, трескаться нечему. Главная проблема — закоксовка сетки.
• Штифт накаливания — расходник, ресурс 2–3 сезона.
• Диагностика: Thermo Test через W-Bus. Автомобильная диагностика — TestBook/T4 (ранний дилерский сканер Land Rover, до SDD).

Система блокировок Thermo Top Z/C:

• Аварийная блокировка — после перегрева или 3 аварийных отключений. Снимается выниманием предохранителя F1 (20 А) на 30 секунд — без Thermo Test.
• Постоянная блокировка — снимается через Thermo Test.
• Блокировки 22h / 800 часов нет — это ошибка Thermo Top V, на TT-Z/C не возникает.

Апгрейд догреватель → предпусковой (Z → C): штатный догреватель можно переделать в полноценный предпусковой. Для этого: подать +12 В на пин X1-1, доустановить циркуляционную помпу (если её нет, разъём X5), установить таймер или GSM-модуль.

Керамического стакана нет — апгрейд до Vevo не нужен. Главная проблема TT-Z/C — закоксовка испарительной сетки и износ штифта. Регулярное ТО решает.

Ремонт Webasto Thermo Top V (Discovery 3, Freelander 2, ранние Discovery 4)

Особенности Thermo Top V:

• Керамический стакан горелки — главная проблема. После 5–7 лет трескается, котёл начинает дымить и срываться с пламени (14h).
• Штифт накаливания — расходник, ресурс 2–3 сезона.
• Диагностика: Thermo Test через W-Bus + JLR SDD.

Система блокировок Thermo Top V:

• Аварийная блокировка — после перегрева или 3 аварийных отключений. Снимается предохранителем или через Thermo Test.
• Блокировка 22h — после 800 часов наработки, сервисный интервал. Снимается только через Thermo Test. SDD не может снять эту блокировку.
• Постоянная блокировка — после перегрева. Снимается через Thermo Test.

Апгрейд TT-V → TT-V Evo:

После апгрейда проблема со стаканом не возвращается.

Ремонт Webasto Thermo Top V Evo / Thermo Top Evo (Discovery 4, поздние Discovery 3)

Особенности Thermo Top V Evo / Evo:

• Испарительная горелка без керамического стакана — стакана нет, трескаться нечему.
• Цифровое управление по W-Bus — аналоговые пульты не работают. Нужен цифровой модуль: TeleStart, Thermo Call 3/4, Altox WBus-5.
• Кодирование — через JLR SDD. Часть адаптаций требует Online-доступа.
• Диагностика: Thermo Test + SDD.

Система блокировок:

• Отключение по ошибке — после устранения причины разблокируется выключением и повторным включением.
• Блокировка 22h — после 800 часов наработки. Снимается через Thermo Test.
• Постоянная блокировка (57h) — перегрев или повторяющиеся ошибки. Снимается через Thermo Test.

Ремонт Eberspacher Hydronic II (Discovery 5, Discovery Sport)

Важно: на Discovery 5 (L462, с 2017) и Discovery Sport (с 2014) штатно стоит Eberspacher Hydronic II (артикул LR087499) — не Webasto. Диагностика — через EDiTH, не Thermo Test. Запчасти — другие.

Особенности Hydronic II:

• Диагностика через EDiTH Basic (программа + адаптер).
• Свеча накаливания — основной расходник, ресурс 2–3 сезона.
• Сетка испарителя — закоксовывается, вызывает дым и срыв пламени.
• Датчики температуры и перегрева — частая причина течи.
• Блокировка ЭБУ: после 10 неудачных попыток запуска (код 050) или 10 перегревов (код 015). Снятие — только через EDiTH.

Контрольные сопротивления (для диагностики):

Специфика Discovery 3: Webasto не греет салон

С завода на Discovery 3 Webasto работает только как догреватель и греет только двигатель — обдув салона не включается. Для предпускового режима с обогревом салона нужна доработка: установка таймера (Webasto 1533) или GSM-модуля и кодирование через SDD. На Discovery 4 с завода греет и двигатель, и салон.

Стоимость работ

Профилактика

• Раз в месяц — запускайте подогреватель на 10–15 минут даже летом.
• Перед сезоном — диагностика, проверка герметичности, осмотр выхлопа.
• Каждые 2 года — замена штифта/свечи накаливания и чистка камеры.
• После 600 часов наработки — плановое ТО с чисткой камеры и заменой сетки.
• Для Eberspacher — проверка датчиков температуры/перегрева на отсутствие течи.
• Топливо — только качественное; зимой — антигель для дизеля.
• Уровень топлива — не ниже 1/4 бака.
• Аккумулятор — следите за состоянием АКБ: низкое напряжение — частая причина блокировки.

Часто задаваемые вопросы

На Discovery 5 стоит Webasto или Eberspacher? На Discovery 5 (L462, с 2017) и Discovery Sport (с 2014) штатно стоит Eberspacher Hydronic II (артикул LR087499) — не Webasto. Диагностика — через EDiTH, не Thermo Test. Запчасти — другие.

На Discovery 2 какой подогреватель стоит? Webasto Thermo Top Z — заводская версия как догреватель. Железо такое же, как Thermo Top C, — разница в кодировке. При подаче +12 В на управляющий пин X1-1 и доустановке помпы (разъём X5) и таймера превращается в полноценный предпусковой подогреватель. Диагностика — Thermo Test. Керамического стакана нет, блокировки 22h нет.

На Discovery 3/4 какой подогреватель? Webasto. На Discovery 3 (2004–2009) — Thermo Top V (с керамическим стаканом) или Thermo Top V Evo (2009 MY). На Discovery 4 (2009–2016) — Thermo Top V Evo или Thermo Top Evo. Диагностика — Thermo Test через W-Bus.

Можно ли диагностировать Webasto через SDD? SDD видит подогреватель как блок автомобиля и показывает автомобильные коды (B1D29, B1D37 и т. д.). Но SDD не видит параметры работы Webasto (температуру, поток, обороты) и не может снять блокировку. Для полноценной диагностики нужен Thermo Test через W-Bus — оранжевый провод у фишки подогревателя или за передним плафоном.

Чем диагностировать Discovery 2? Для Webasto — Thermo Test через W-Bus. Для автомобиля — TestBook/T4 (ранний дилерский сканер Land Rover, до SDD). SDD на Discovery 2 не работает — это слишком старая платформа.

Что такое керамический стакан на Discovery 3? На Thermo Top V (Discovery 3) горелка имеет керамический стакан, который трескается после 5–7 лет. Котёл начинает дымить и срываться с пламени (ошибка 14h). Решение — апгрейд до испарительной горелки Vevo: проблема со стаканом не возвращается.

Почему Webasto на Discovery 3 не греет салон? С завода на Discovery 3 Webasto работает только как догреватель: греет двигатель, но не включает вентилятор печки. Для предпускового режима с обогревом салона нужна доработка: установка таймера (Webasto 1533) или GSM-модуля и кодирование через SDD. На Discovery 4 с завода греет и двигатель, и салон.

Можно ли сделать из догревателя на Discovery 2 предпусковой? Да. Штатный Thermo Top Z переделывается в Thermo Top C: подаём +12 В на пин X1-1, доустанавливаем помпу (разъём X5) и таймер/GSM-модуль. Стоимость дооборудования — от 12 500 ₽.

Что такое ошибка 22h на Webasto? Блокировка после 800 часов наработки — сервисный интервал Webasto Thermo Top V. Снимается только через Thermo Test после устранения причины. SDD не может снять эту блокировку. На Thermo Top Z/C (Discovery 2) блокировки 22h нет.

Что такое ошибка 050 на Eberspacher? Блокировка после 10 неудачных попыток запуска. Снимается через EDiTH после устранения причины. Код 015 — блокировка после 10 перегревов. Не пытайтесь «сбросить» отключением АКБ.

Что значит ошибка A9h на Thermo Top Evo? Недостаточный поток охлаждающей жидкости. Антифриз нагревается слишком быстро — поток через теплообменник не хватает. Причины: забитый радиатор отопителя, перегнутый шланг, воздушная пробка, отложения в контуре, слабая помпа. Не всегда нужна замена помпы — возможно, проблема в контуре.

Сколько времени занимает диагностика? 45–90 минут. После сброса ошибок нужно дождаться, пока ОЖ остынет до 30–40 °C — это ещё 20–30 минут. Если для диагностики требуется демонтаж подогревателя — 3–4 часа.

Сохранится ли гарантия на автомобиль? Да. Выдаём акт, гарантийный талон и копию сертификата. Диагностика — по заводской процедуре; кодирование через SDD/Pathfinder — по регламенту JLR.

О сервисе

Работаем с 2009 года. Диагностика и ремонт — сертифицированные специалисты, дилерское оборудование: Thermo Test (Webasto), EDiTH (Eberspacher), JLR SDD, Pathfinder, TestBook/T4 (Land Rover). По запросу — копия сертификата сервиса с печатью организации.

г. Москва, САО, ул. Зорге, 17А, строение 1 Телефон:

Свяжитесь с нами — определим, какой подогреватель стоит на вашем Discovery, проведём диагностику, назовём точную причину и стоимость ремонта.
